Сенсоры пламени Resideo C7035 A 1049 предназначены для обнаружения ультрафиолетового излучения, выделяемого пламенем. Они интегрируются с системами контроля пламени Honeywell для обнаружения его присутствия в газовых, нефтяных и комбинированных горелках. Вот основные характеристики и требования к установке этих детекторов:
Особенности
— Сенсоры пламени Honeywell C7035A1049/B совместимы с усилителями R7249A, R7290A, R7749B и R7849A, B, а также с соответствующими устройствами управления Honeywell.
— Детекторы имеют встроенную манжету с внутренней резьбой для установки на однодюймовой смотровой трубке.
— Корпус соответствует требованиям Underwriters Laboratories Inc. по защите от влаги и стандартам NEMA для шкафов типа 4 и 4X.
— При правильной установке могут использоваться при давлении до 5 psi.
— Трубка считывания ультрафиолетового излучения заменяется в полевых условиях.
— Возможно параллельное соединение двух детекторов в случаях, когда считывание пламени затруднено.
Характеристики
— Обнаружение пламени: Конец пламени.
— Диапазон окружающей температуры: От -18°C до +121°C или от -40°C до +121°C, в зависимости от модели.
— Максимально допустимое давление: 5 psi (34,5 кПа).
— Установка: Манжета с внутренней резьбой для установки на смотровой однодюймовой трубке.
Электрические соединения
— Два провода с цветной кодировкой, NEC Class 1, длиной 6 футов [1.83 м] (одна модель поставляется с проводами длиной 12 футов [3.66 м]).
— Резьба 1/2-14 NPSM для подсоединения провода сзади детектора.
Запасные части
1. Фланцевое уплотнение 129808.

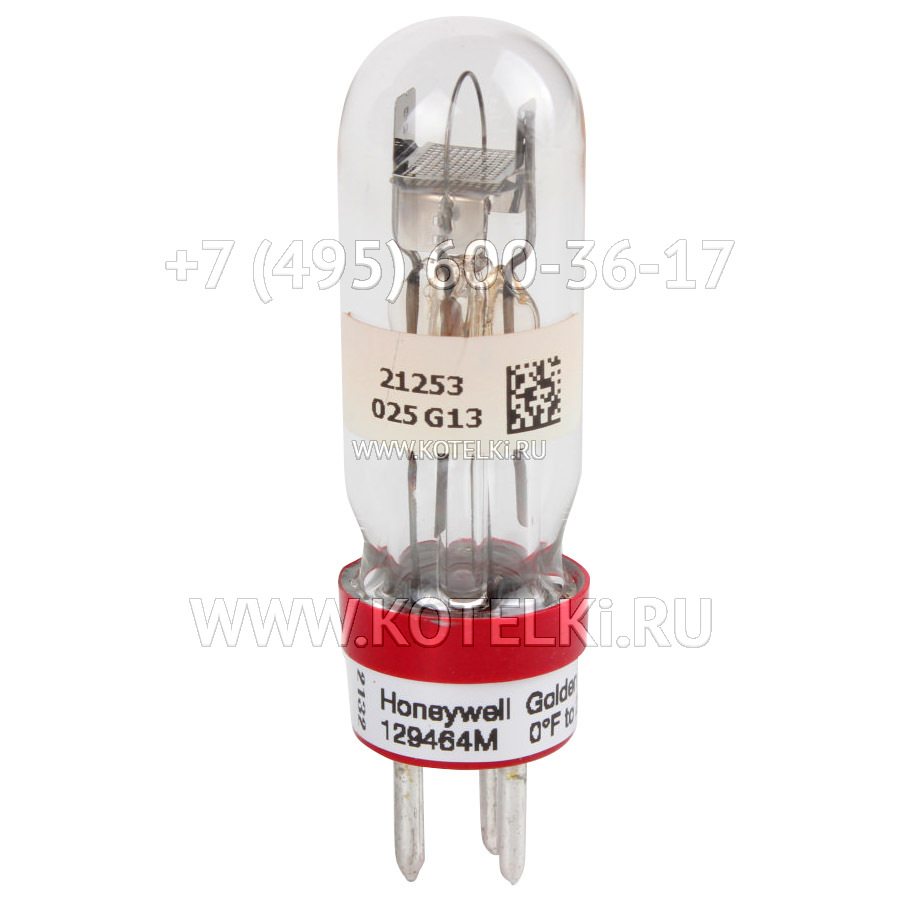

2. Трубка считывания ультрафиолетового излучения 139464M (18° – +121°C).
3. Трубка считывания ультрафиолетового излучения 139464N (18° – +121°C).
Основные требования к установке
— Детектор должен находиться в зоне прямой видимости пламени.
— Исключить воздействие других источников ультрафиолетового излучения, в частности, от искр зажигания.
— Детектор должен быть установлен максимально близко к пламени с учетом физических и температурных ограничений.
Сертификация
— Underwriters Laboratories Inc.: сертификат MP268.
— Canadian Standards Association: Master Report LR 95329-1.
— Factory Mutual: сертификат.
— Industrial Risk Insurers: сертификат.
