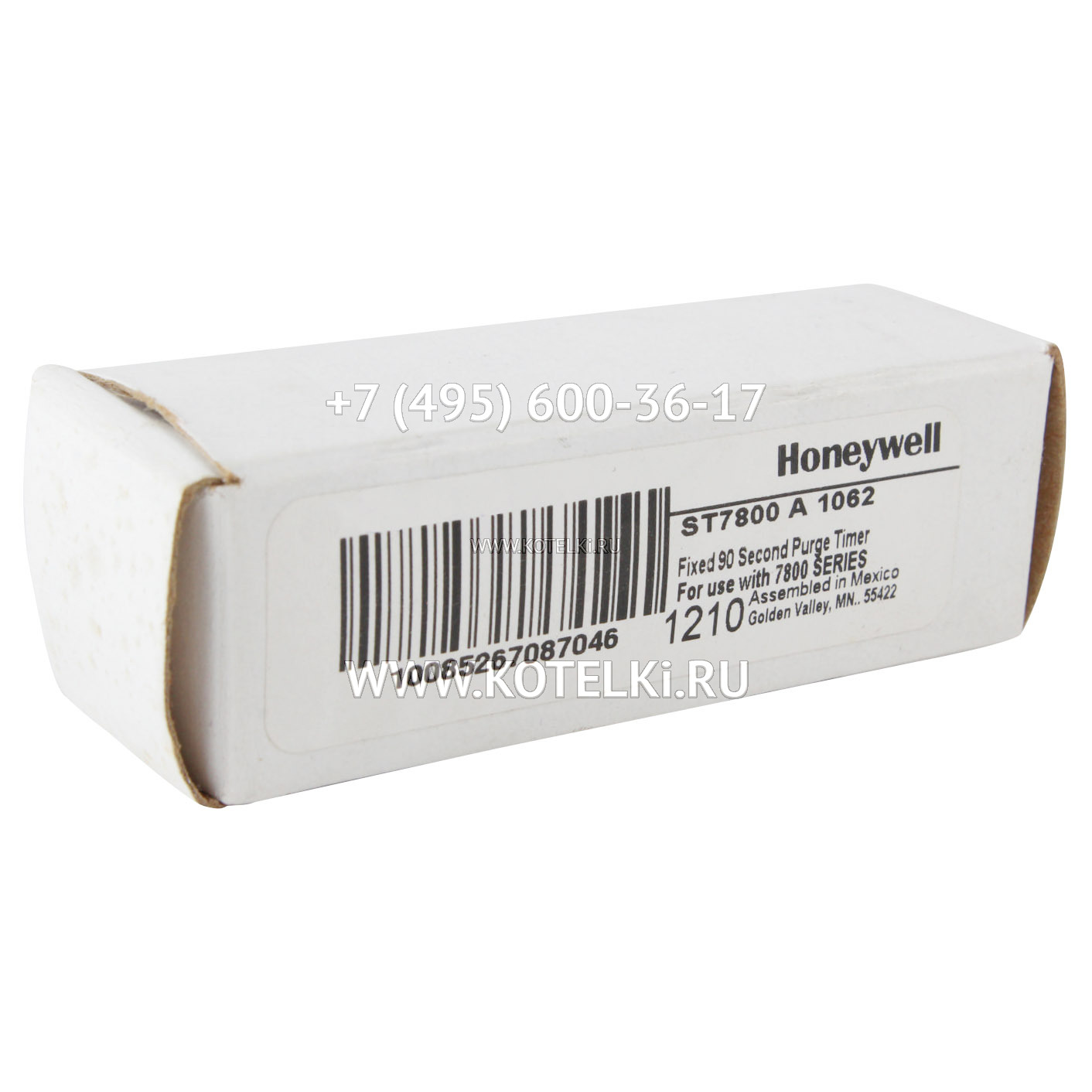

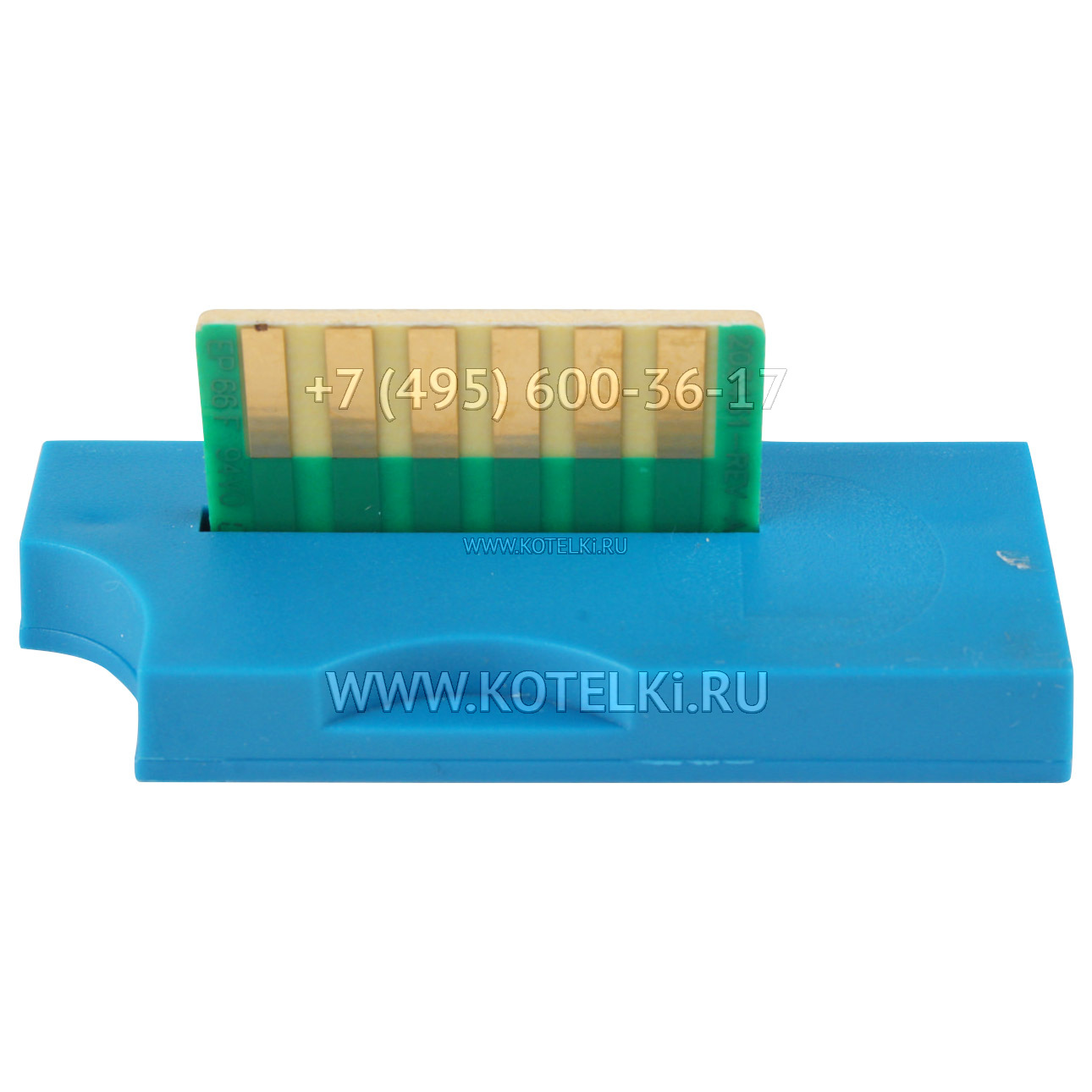

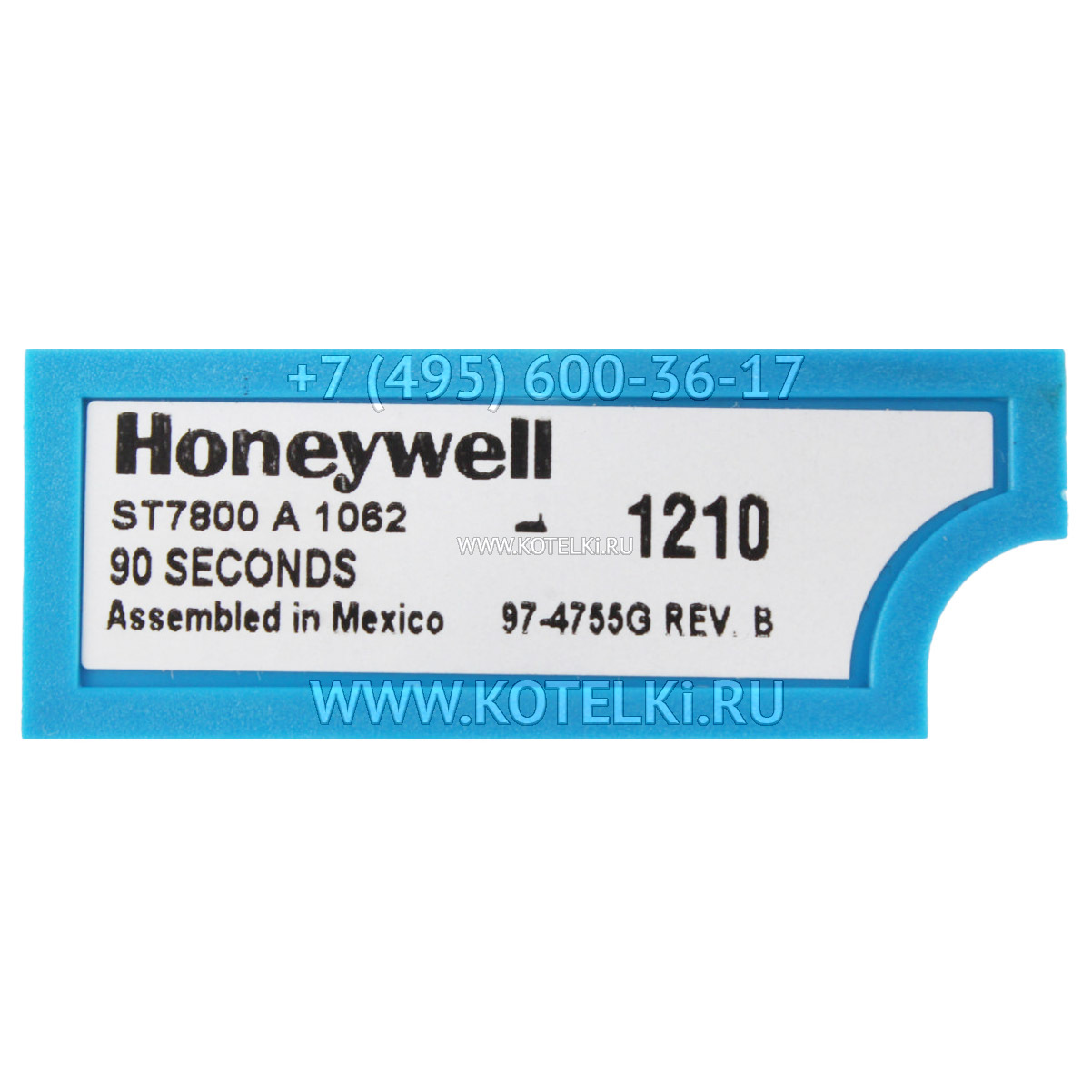

Карта таймера продувки Honeywell ST7800A1062 обеспечивает синхронизацию предварительной продувки для релейного модуля серии 7800.
- Время предварительной подготовки: 90 с
При каждой установке регулятора на горелку необходимо выполнять проверку требований безопасности, чтобы предотвратить возможную опасную работу горелки.
Установка таймера времени продувки Ханивел ST7800A1062:
Перед установкой таймера времени продувки Honeywell ST7800A1062 отключите источник питания, чтобы избежать поражения электрическим током или повреждения оборудования.
- Снимите модуль отображения клавиатуры, пылезащитную крышку, модуль шины управления данными или модуль дистанционного сброса.
- Извлеките текущий модуль реле ST7800A (если он установлен) из модуля реле серии 7800, потянув вверх пластиковую опорную крышку.
- Убедитесь, что выбранный новая карта таймера продувки Ханивел ST7800A имеет желаемый период времени.
- Правильно сориентируйте подключаемый таймер продувки Honeywell ST7800A1062 с отверстием в модуле реле и вставьте плату продувки в отверстие отсека модуля реле.
- Установите на место модуль дисплея клавиатуры, пылезащитный чехол, модуль шины управления данными или модуль дистанционного сброса настроек на релейный модуль серии 7800 и восстановите подачу питания на устройство. Запустите горелочную систему как минимум на один полный цикл, чтобы убедиться, что система работает должным образом.
