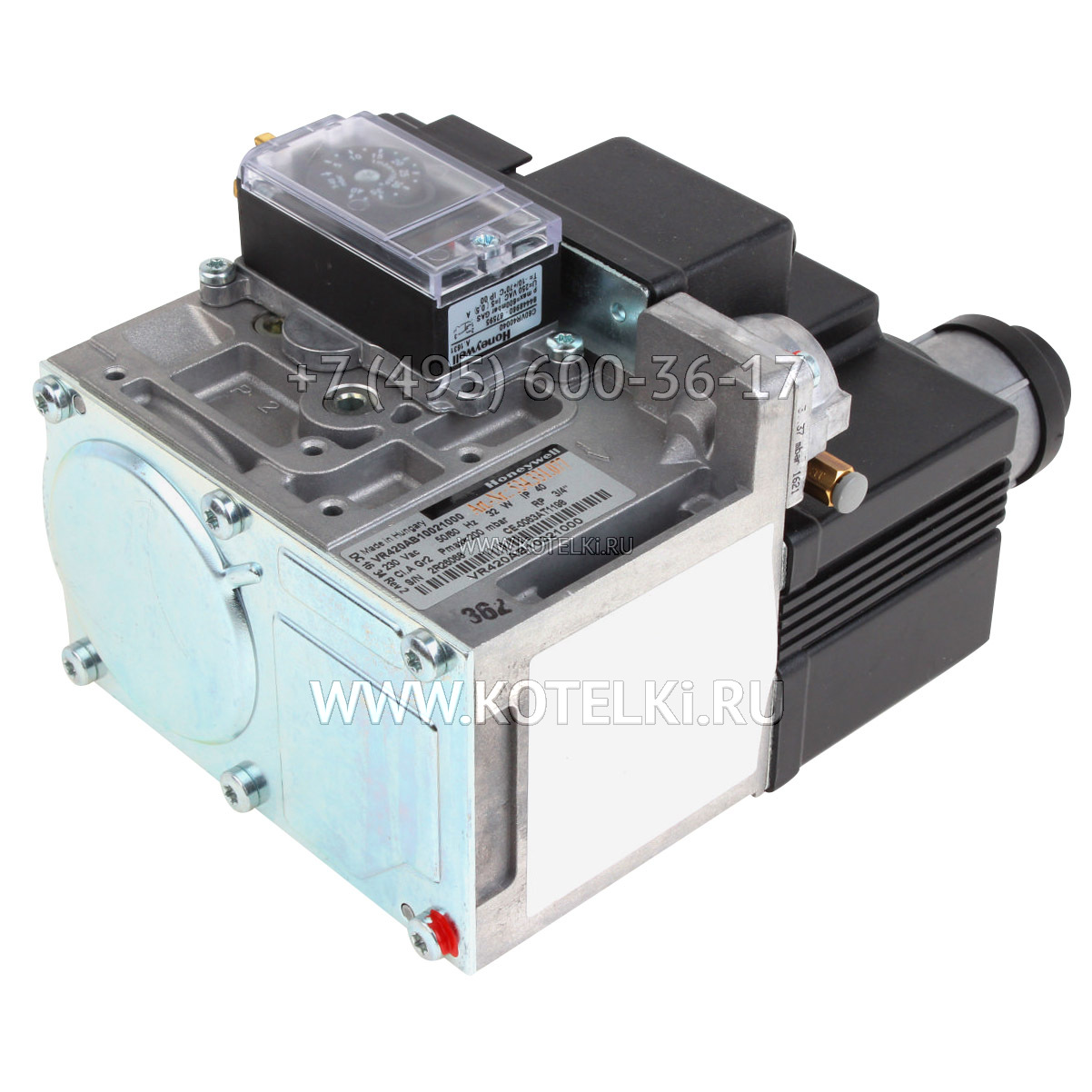

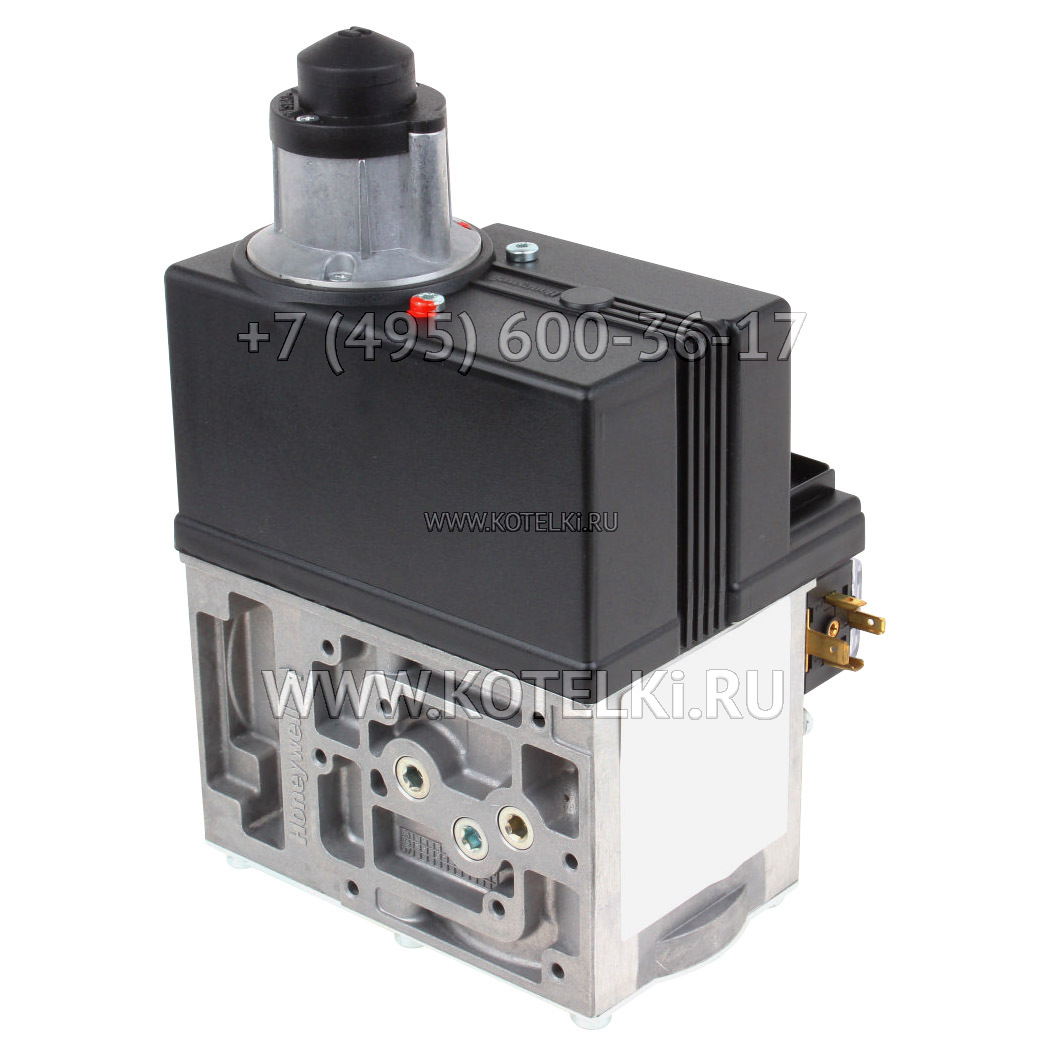

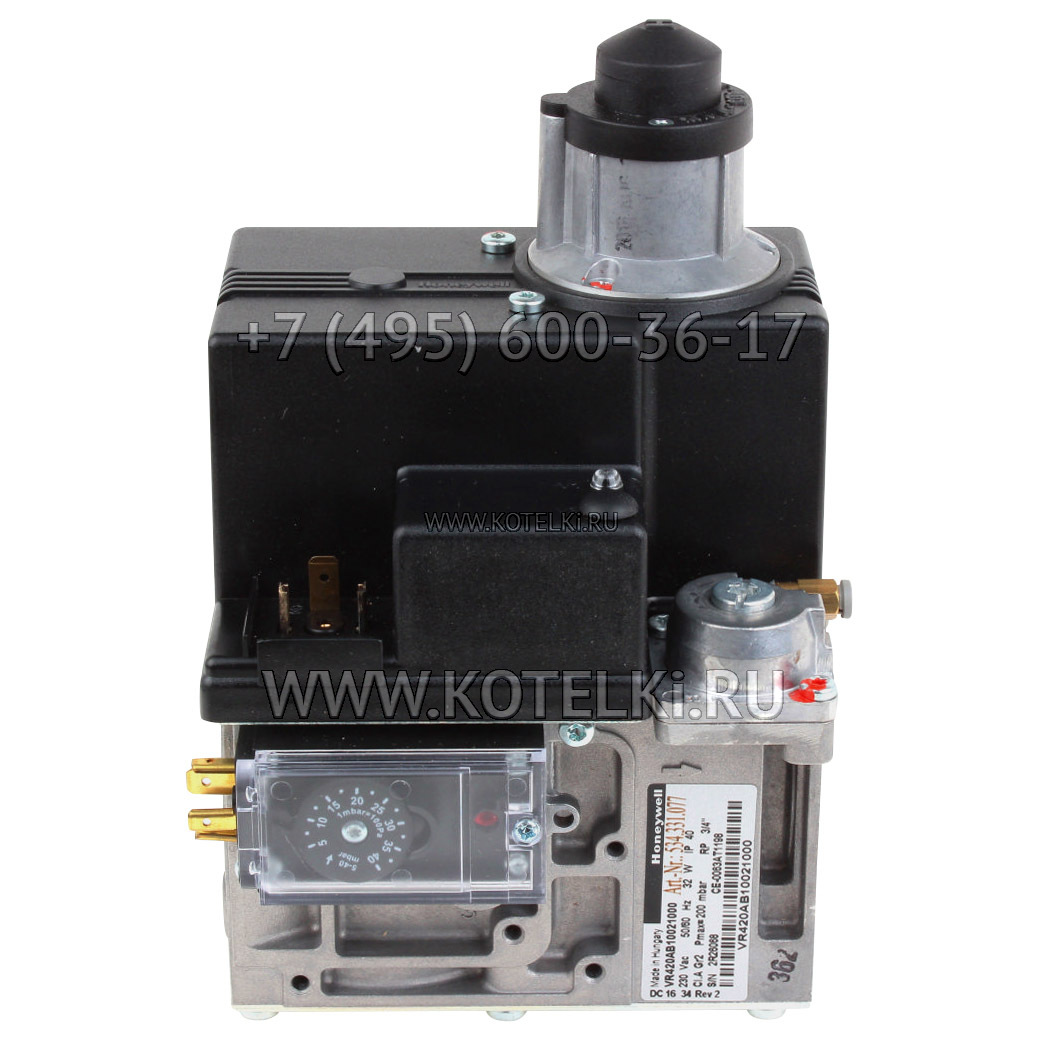

Клапаны Ханевелл VR420AB1002-1000, оснащенные серворегулировкой, относятся к классу «А» и применяются для управления и регулирования подачи газообразного топлива в мощные газовые горелки, атмосферные газовые котлы, плавильные печи, установки для сжигания мусора и другие устройства, потребляющие газ.
Эти газовые клапаны, модель VR420AB 1002-1000, производятся как для систем с искровым розжигом горелок (DBI), так и для систем с пилотной горелкой (IP).
В стандартной комплектации клапаны Honeywell серии VR420 AB 1002-1000 снабжены двумя главными клапанами V1 и V2:
- Предохранительный клапан V1 всегда быстро открывается/закрывается;
- Второй клапан (V2) может срабатывать либо быстро (с регулированием расхода), либо медленно (с регулированием расхода и настраиваемым открытием).
Между клапанами V1 и V2 располагается клапан регулирования давления.
На обеих сторонах главного корпуса предусмотрены 4 фланцевых соединения для установки любых перечисленных ниже устройств:
• Реле давления на входе серии C60VR
• Реле промежуточного давления серии C60VR
• Система проверки клапанов (VPS) + реле давления
Эти принадлежности могут устанавливаться в разных местах главного корпуса клапана Resideo VR420AA1003-1000.
Технические характеристики
- Материал корпуса: алюминиевый сплав, литье под давлением
- Сетчатый фильтр: мелкоячеистая сетка (диаметр 0,34 мм), сталь AISI 303, можно чистить, отвинтив винты впускного фланца. Соответствует требованиям для сетчатых фильтров по EN 161.
- Пружина закрытия: сталь AISI 302
- Плунжер клапана: с покрытием Fe 360
- Уплотнения и прокладки: стойкие к углеводородам виды бутадиен-акрилонитрильного (NBR) и витонового каучука.
- Минимальная регулировочная способность: 1 м3/ч.
- Максимальное рабочее давление: 200 мбар
- Классификация клапана: класс A + A по EN 126/EN 161
- Классификация регулятора: класс C по EN 126/EN 88
- Напряжения питания: сетевое 230 В~, 50/60 Гц
- Другие напряжения – по заказу.
- Температура окружающей среды: -15 … 60 °C
- Фланцевый комплект содержит:
1 фланец с уплотнительной заглушкой
1 уплотнительное кольцо и 4 винта
1 установленный штуцер для измерения давления
- Корпус: IP 40
Конструкция и принцип действия
Газовые клапаны Ханевелл VR420AB1002-1000 управляются двухпозиционными устройствами, которые открывают и закрывают клапаны. Устройства включают катушку и гильзу, внутри которой находится плунжер, соединенный с резиновым клапаном и покрытый специальным материалом.
Эти клапаны работают как система, которая удерживает их в открытом положении благодаря давлению пружины. Основной компонент — это серворегулятор давления с клапаном сброса давления, встроенным в мембрану регулятора, управляющую регулирующим клапаном.
Когда питание подается на оба исполнительных устройства, газ поступает через диафрагму в систему и регулятор. Это давление поднимает мембрану, и когда регулирующий клапан открывается, давление, создаваемое клапаном, регулируется мембраной через обратную связь.
Если создаваемое давление превышает установленное значение, регулирующий клапан снижает рабочее давление, чтобы закрыться частично. Это позволяет поддерживать выпускное давление на постоянном уровне, независимо от изменений впускного давления. При отключении, небольшой объем газа сбрасывается в основную камеру.
Если нужно регулировать давление, используется регулировочный винт. В случае, если регулирование не требуется, полное давление определяет положение регулирующего клапана на основе давления.
Точки измерения давления
Газовый регулятор Ханивел VR420AB 1002-1000 имеет ряд соединительных точек для измерения давления, установки реле давления или IP-применений.
Можно измерять следующие давления:
• P — растопочный газ
• 1+2 — впускное давление
• 3 — промежуточное давление
• 4 — выпускное давление
Соответствующие цифры указаны на боковых сторонах клапана.
Регулировка выпускного давления
• Разомкните соединение обратной связи по давлению (если предусмотрено).
• Подайте электропитание на оба электрических исполнительных устройства, чтобы обеспечить подачу газа на горелку.
• Проверьте подачу газа на установку посредством газового счетчика с часовым механизмом или с помощью манометра, подключенного к штуцеру для измерения выпускного давления.
• Отвинтите винт крышки регулятора давления, чтобы открыть регулировочный винт регулятора давления.
• Медленно поворачивайте регулировочный винт миниатюрной отверткой до тех пор, пока манометр не покажет требуемое давление горелки. Вращайте регулировочный винт по часовой стрелке, чтобы увеличить давление горелки, или против часовой стрелки, чтобы его уменьшить.
• Чтобы выйти из режима регулирования (газ низкого давления) поверните регулировочный винт по часовой стрелке до упора.
• Установите на место винт крышки регулятора давления.
• Восстановите соединение обратной связи по давлению (если предусмотрено).
Стандарты
Что касается электробезопасности, клапаны VR420 AB 1002-1000 могут использоваться в устройствах, соответствующих европейским стандартам серии EN 60335, устанавливающим требования к
Газовые клапаны Resideo VR420AB1002-1000 также соответствуют всем стандартам по электромагнитной совместимости для непромышленных и промышленных установок.
