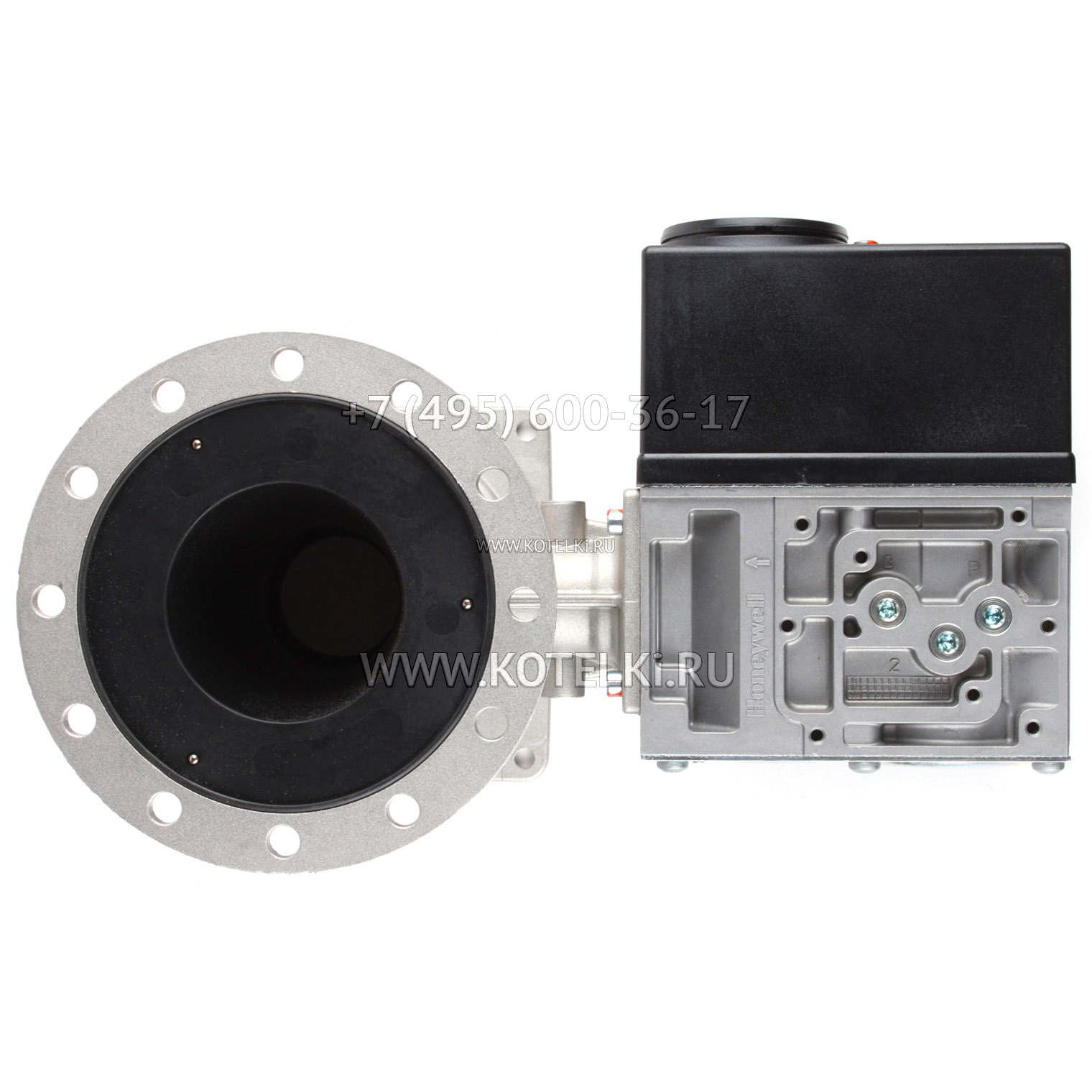

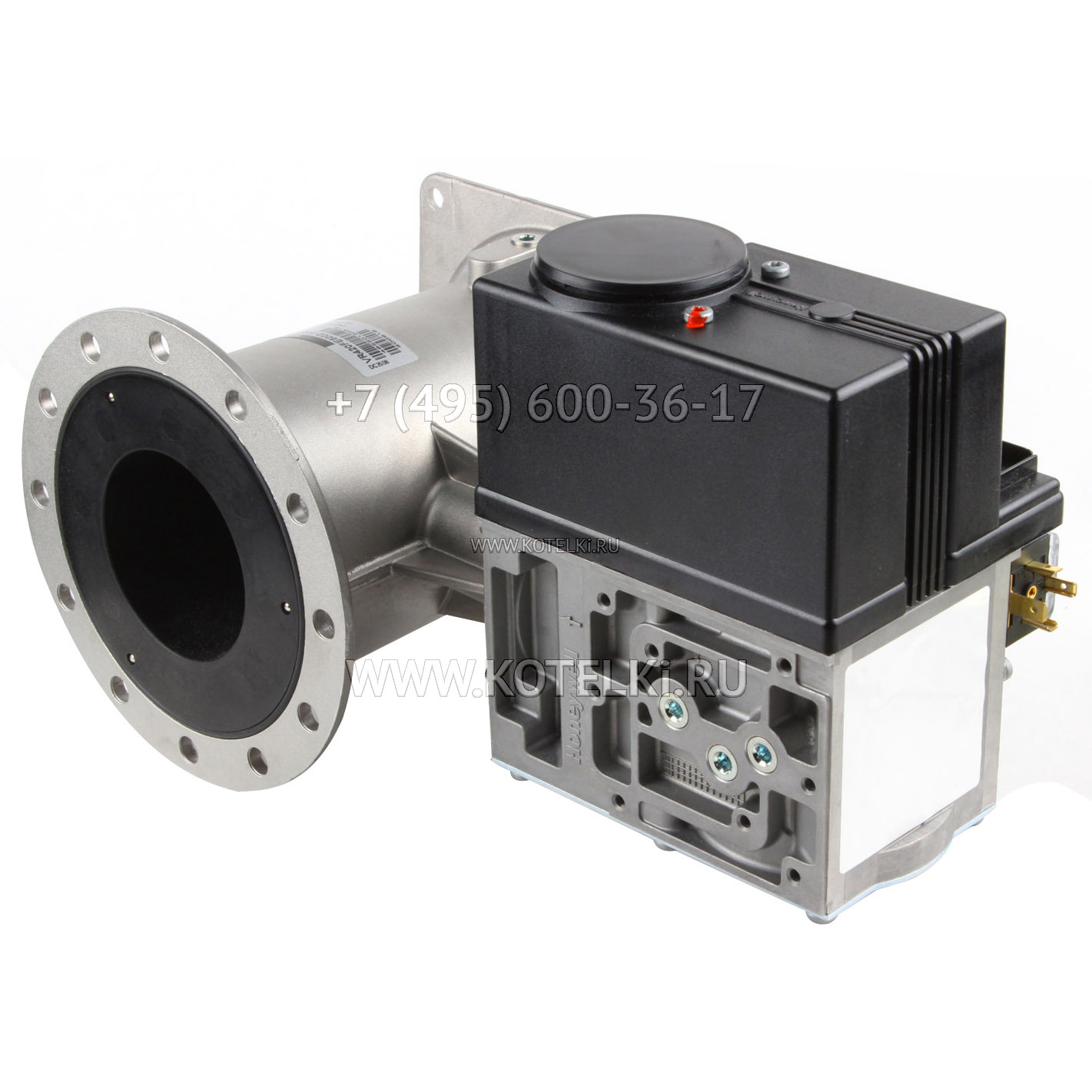

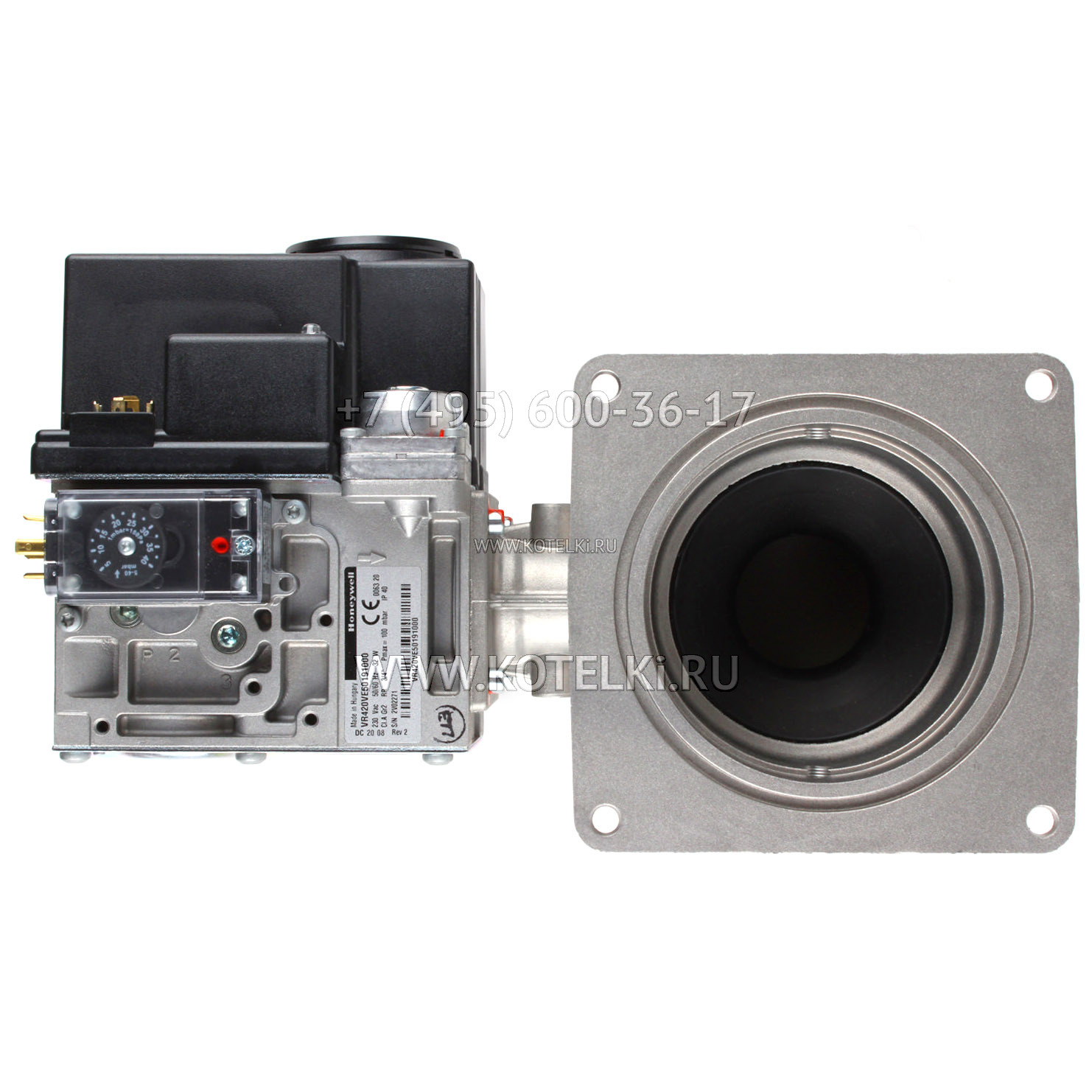

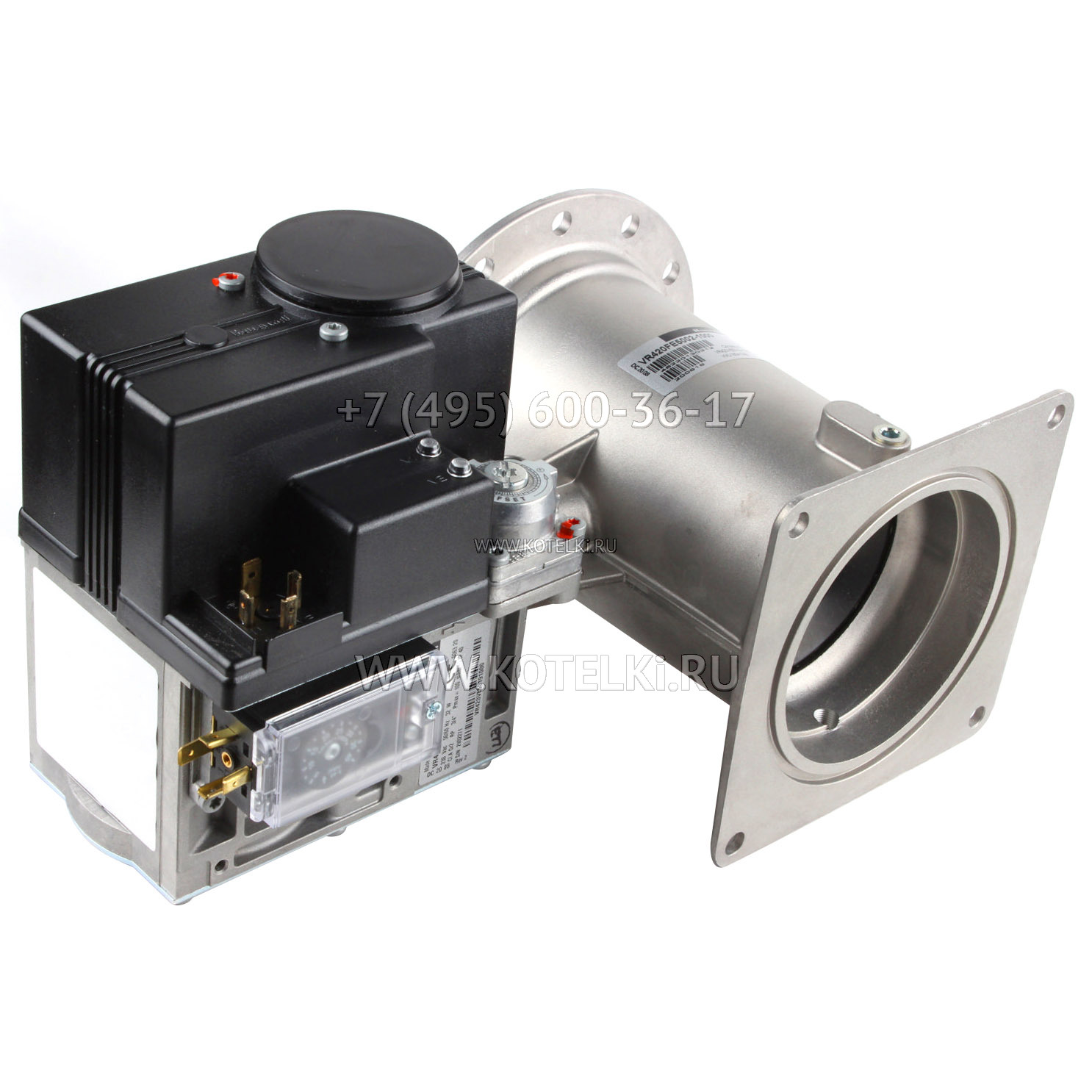

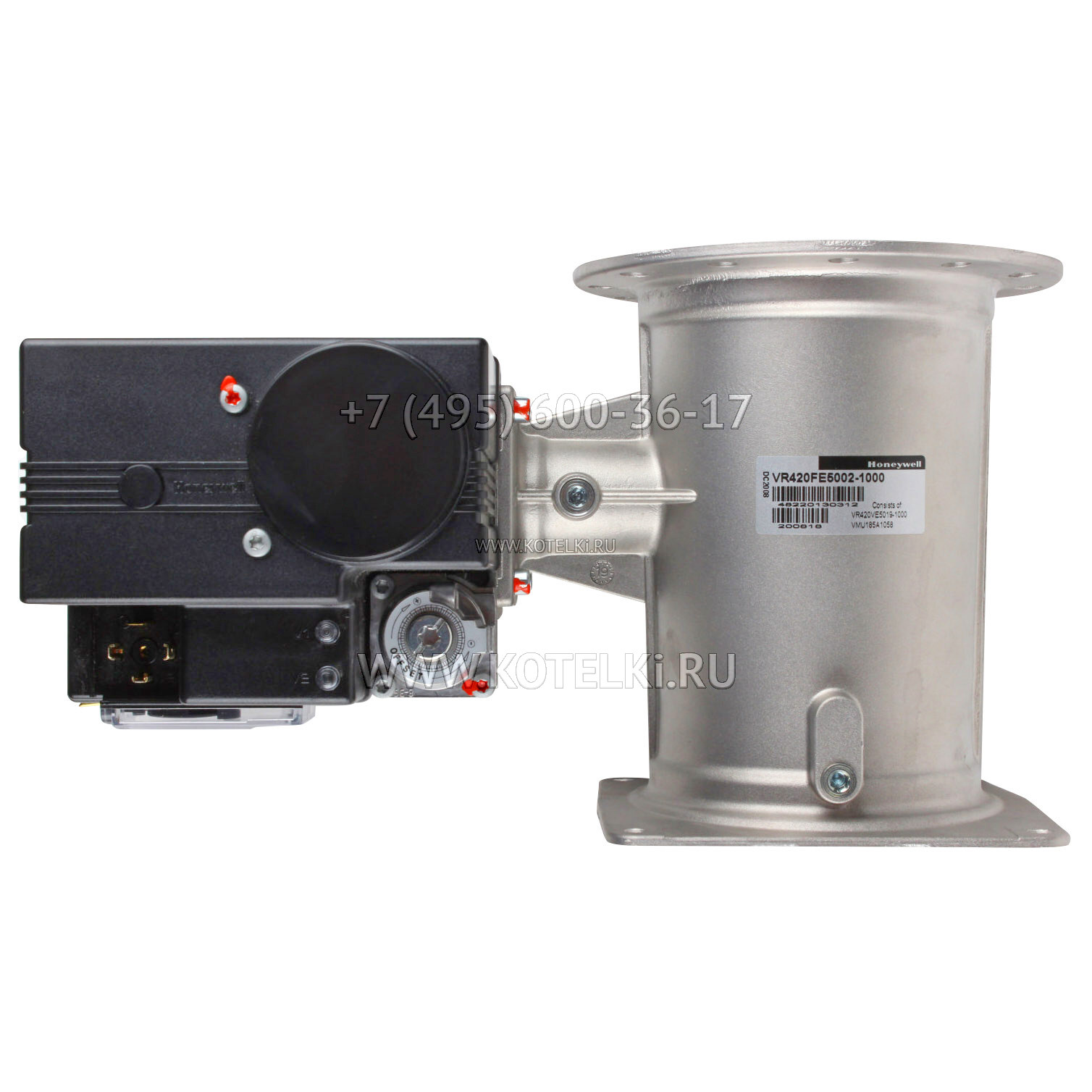

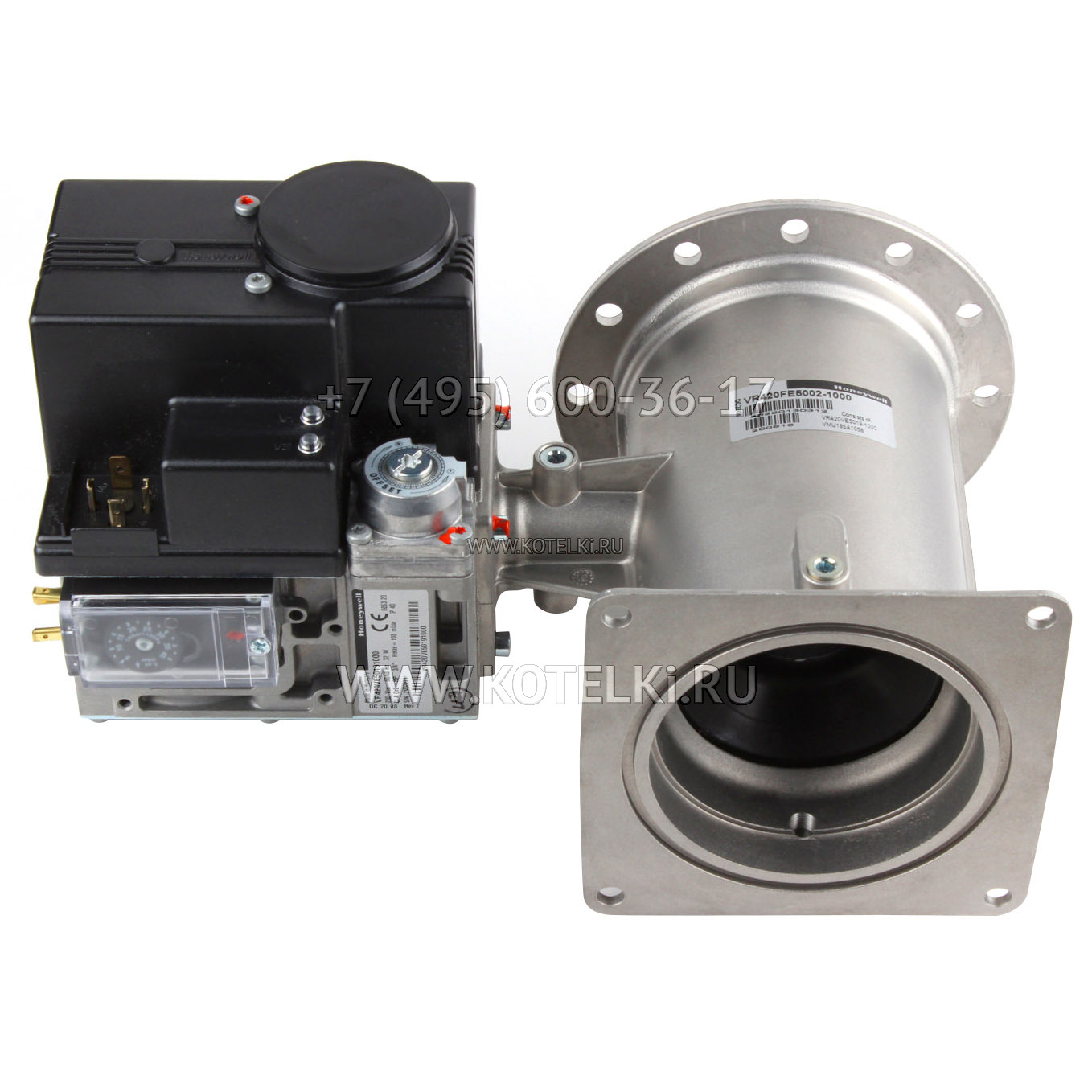

Клапаны Resideo VR420FE5002-1000 представляют собой газовые электромагнитные клапаны, применяемые для управления потоком газообразного топлива в разнообразных газопотребляющих устройствах, таких как горелки, котлы и печи. Они спроектированы для использования как в системах с искровым розжигом горелки, так и с пилотными горелками.
Включают два главных клапана: V1 и V2. V1 открывается и закрывается быстро, а V2 может реагировать либо быстро (с возможностью регулирования потока), либо медленно (с регулированием и возможностью настройки открытия).
Между V1 и V2 расположен клапан для регулирования давления. Основной корпус оборудован 4 фланцевыми соединениями для установки разнообразного оборудования, такого как реле давления серии C60VR, реле промежуточного давления и системы проверки клапанов (VPS) вместе с реле давления. Эти компоненты можно разместить по разным частям основного корпуса клапана Honeywell VR420FE 5002-1000.
Технические характеристики
- Пружина закрытия: сталь AISI 302
- Плунжер клапана: с покрытием Fe 360
- Уплотнения и прокладки: стойкие к углеводородам виды бутадиен-акрилонитрильного (NBR) и витонового каучука.
- Материал корпуса: алюминиевый сплав, литье под давлением
- Сетчатый фильтр: мелкоячеистая сетка (диаметр 0,34 мм), сталь AISI 303, можно чистить, отвинтив винты впускного фланца. Соответствует требованиям для сетчатых фильтров по EN 161.
- Минимальная регулировочная способность: 1 м3/ч.
- Максимальное рабочее давление: 200 мбар
- Классификация клапана: класс A + A по EN 126/EN 161
- Классификация регулятора: класс C по EN 126/EN 88
- Напряжения питания: сетевое 230 В~, 50/60 Гц
- Другие напряжения – по заказу.
- Температура окружающей среды: -15 … 60 °C
- Фланцевый комплект содержит:
1 фланец с уплотнительной заглушкой
1 уплотнительное кольцо и 4 винта
1 установленный штуцер для измерения давления
- Корпус: IP 40
Конструкция и принцип действия
Клапаны Resideo VR420FE5002-1000 представляют собой устройства, управляемые двухпозиционными механизмами, которые выполняют функции открытия и закрытия клапанов. Каждое из этих устройств включает в себя два ключевых элемента: катушку и гильзу. Внутри гильзы находится плунжер, который соединен с резиновым клапаном и обладает покрытием, предотвращающим излишнее трение.
Работа этих клапанов основана на специфической системе, в которой давление пружины обеспечивает удержание клапанов в открытом положении. Основной компонент — это серворегулятор давления, включающий в себя клапан для сброса давления, встроенный в мембрану регулятора, который управляет регулирующим клапаном.
Подача энергии на оба устройства приводит к прохождению газа через диафрагму в систему и регулятор. Это порождает «сервогаз», который поднимает мембрану. Когда регулирующий клапан открыт, давление, созданное газовым клапаном Resideo VR420FE 5002-1000 , регулируется мембраной через обратную связь.
Когда давление в мембране становится выше установленного уровня, регулирующий клапан частично уменьшает рабочее давление, что позволяет ему частично закрыться. Это обеспечивает поддержание выходного давления на стабильном уровне, несмотря на изменения входного давления. При отключении, небольшое количество рабочего газа из регулятора выбрасывается в основную камеру.
Для коррекции давления используется регулировочный винт. В случае, если регулирование не требуется, полное давление «сервогаза» определяет положение регулирующего клапана в зависимости от давления.
Монтажное положение
Газовый клапан может устанавливаться под углом плюс или минус 90 градусов к вертикали. Расстояние между газовым клапаном и стеной/полом должно быть не меньше 30 см.
Стандарты
Что касается электробезопасности, газовые регуляторы VR420 FE 5002-1000 могут использоваться в устройствах, соответствующих европейским стандартам серии EN 60335, устанавливающим требования к
Клапаны VR420FE5002-1000 также соответствуют всем стандартам по электромагнитной совместимости для непромышленных и промышленных установок.
