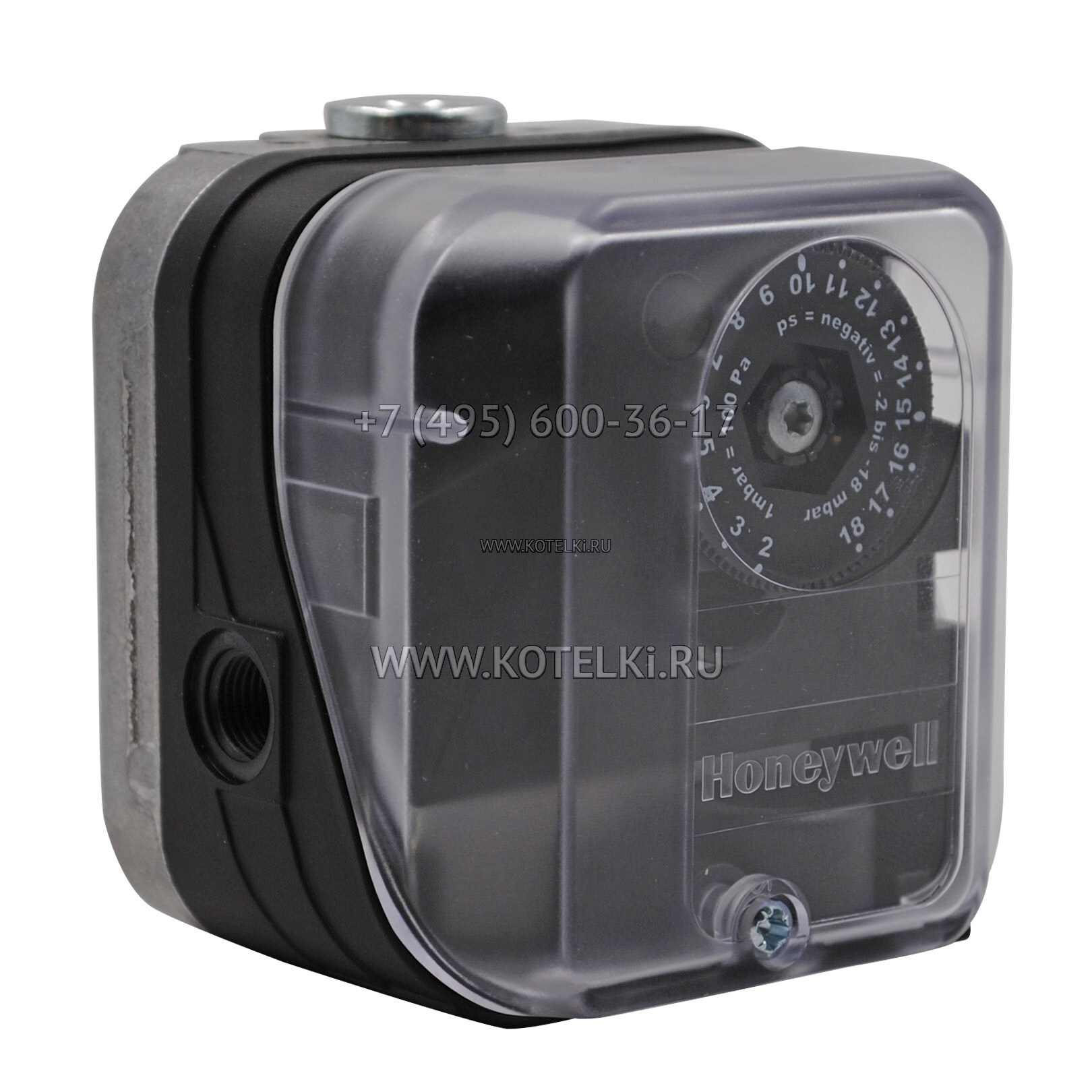

Датчики-реле давления Кромшрёдер DG18I-3 84447050 предназначены для контроля за повышением или понижением давления газа или воздуха.
Техническое обслуживание
В целях надежной эксплуатации:
- Ежегодно проверяйте герметичность и функциональную способность DG, при работе на биогазе этот срок сокращается до полугода.
- Осуществляйте проверку функциональной способности реле давления Krom schroder 84447050 DG18I-3 можно произвести при контроле на понижение давления, напр., с помощью проверочного крана PIA.
- После проведения работ по техническому обслуживанию проверьте прибор на герметичность.
Технические характеристики
Диапазон настройки: -2 — -18 мбар
Тип газа: природный газ, городской газ, сжиженный газ (газообразная форма), дымовые газы
Отрицательное давление для газа
Электрическое подключение через винтовые клеммы и кабельный ввод M16, IP 54
Максимальная температура рабочей и окружающей среды: от -20 до +80 °C
Температура хранения: от -20 до +40 °C
Длительная эксплуатация при повышенной температуре окружающей среды ускоряет старение эластомерных материалов и снижает срок службы
Мембранный датчик-реле давления, без содержания силикона
Мембрана: бутадиен-нитрильный каучук (NBR)
Корпус: пластмасса ПБТ, армированная стекловолокном и с низкой газопроницаемостью

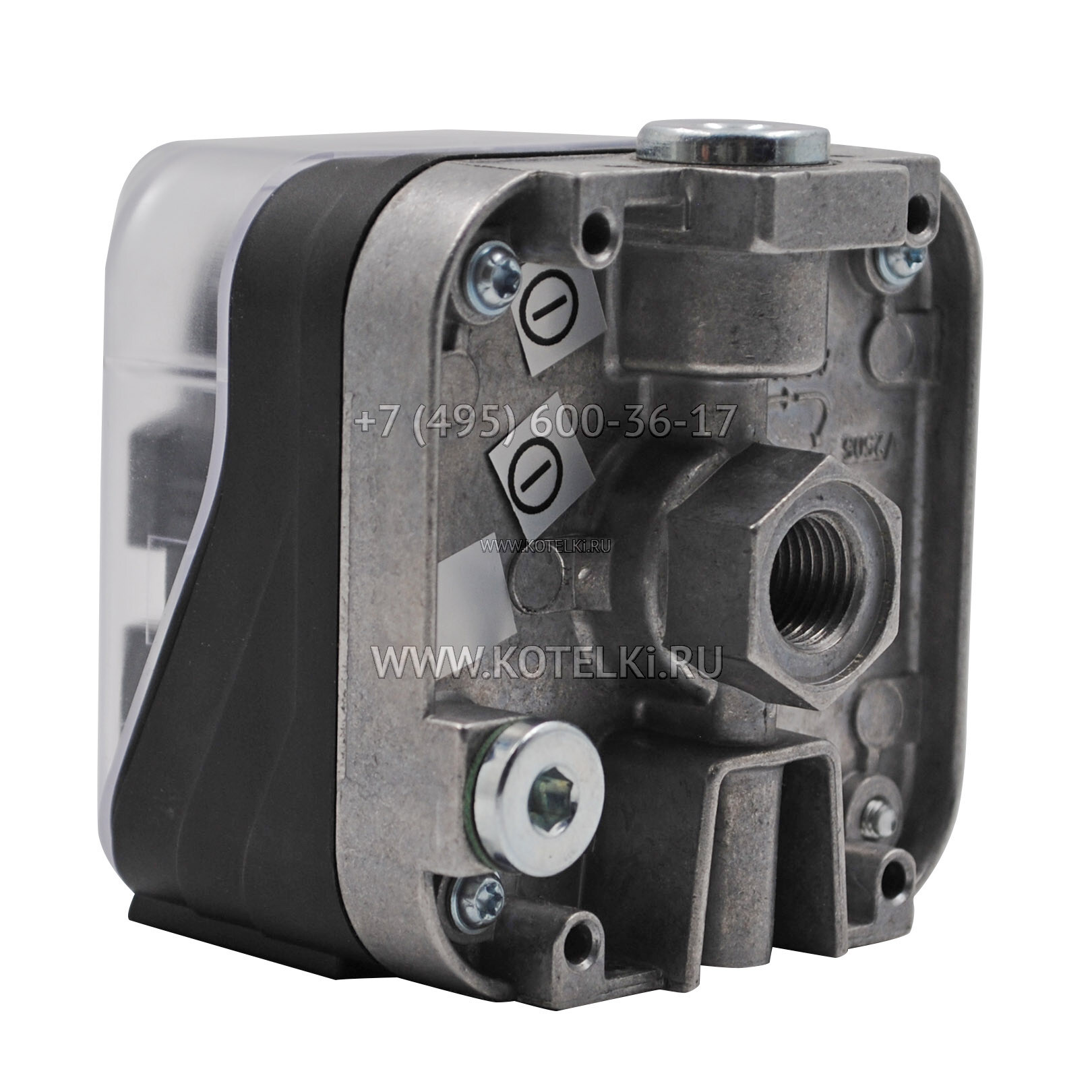

Нижняя часть корпуса: AlSi 12
Степень защиты: IP 54 или IP 65
Класс безопасности: 1
Диаметр кабеля: от 0,5 до 1,8 мм (от AWG 24 до AWG 13)
Кабельный ввод: M16 x 1,5, диапазон клемм Ø 4 – Ø 10 мм
Тип подключения: винтовые клеммы, момент затяжки 80 Нсм
Вес: 0,321 кг
Принцип работы

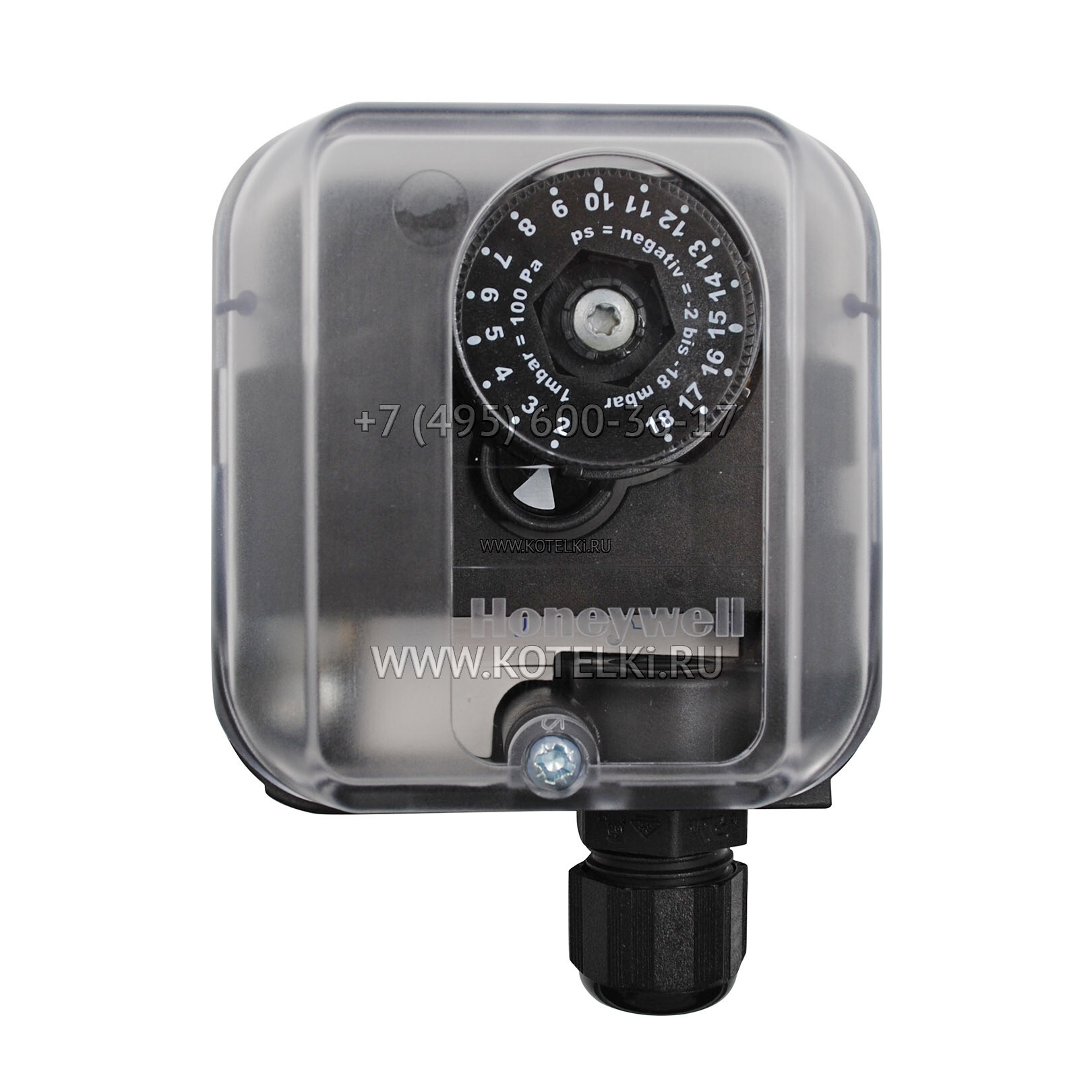

Реле давления Kromschroder DG18I-3 84447050 срабатывают в случае отклонения давления в ту или иную сторону от настроенного значения. При достижении настроенного значения срабатывает микропереключатель, который имеет конструкцию переключающегося контакта. Давление срабатывания настраивается при помощи ручного колесика.
Срок службы
Указанный срок службы предполагает использование датчика давления Kromschroder DG18I-3 84447050 в соответствии с настоящим руководством по эксплуатации. По мере истечения срока службы изделий, важных для обеспечения безопасности, может возникнуть необходимость в их замене. Срок службы для датчиков-реле давления Kromschroeder DG18I-3 84447050 (начиная с даты изготовления) в соответствии с EN 13611, EN 1854.
Сертификация
Мы в качестве изготовителя заявляем, что реле давления Krom schroder 84447050 DG18I-3, обозначенное идентификационным номером CE-0085AP0467, соответствует требованиям указанных директив.
Директивы:
— 2009/142/EC — GAD
— 2014/35/EU — LVD
Предписание:
— (EU) 2016/426
— GAR
Обозначенное соответствующим образом датчик-реле давления Kromschroder DG18I-3 84447050 полностью соответствует проверенному допусковым учреждением 0085 образцу. Производство ведется в соответствии с директивой 2009/142/EC Annex II paragraph 3, а также в соответствии с предписанием (ЕU) 2016/426 Annex III paragraph 3.
