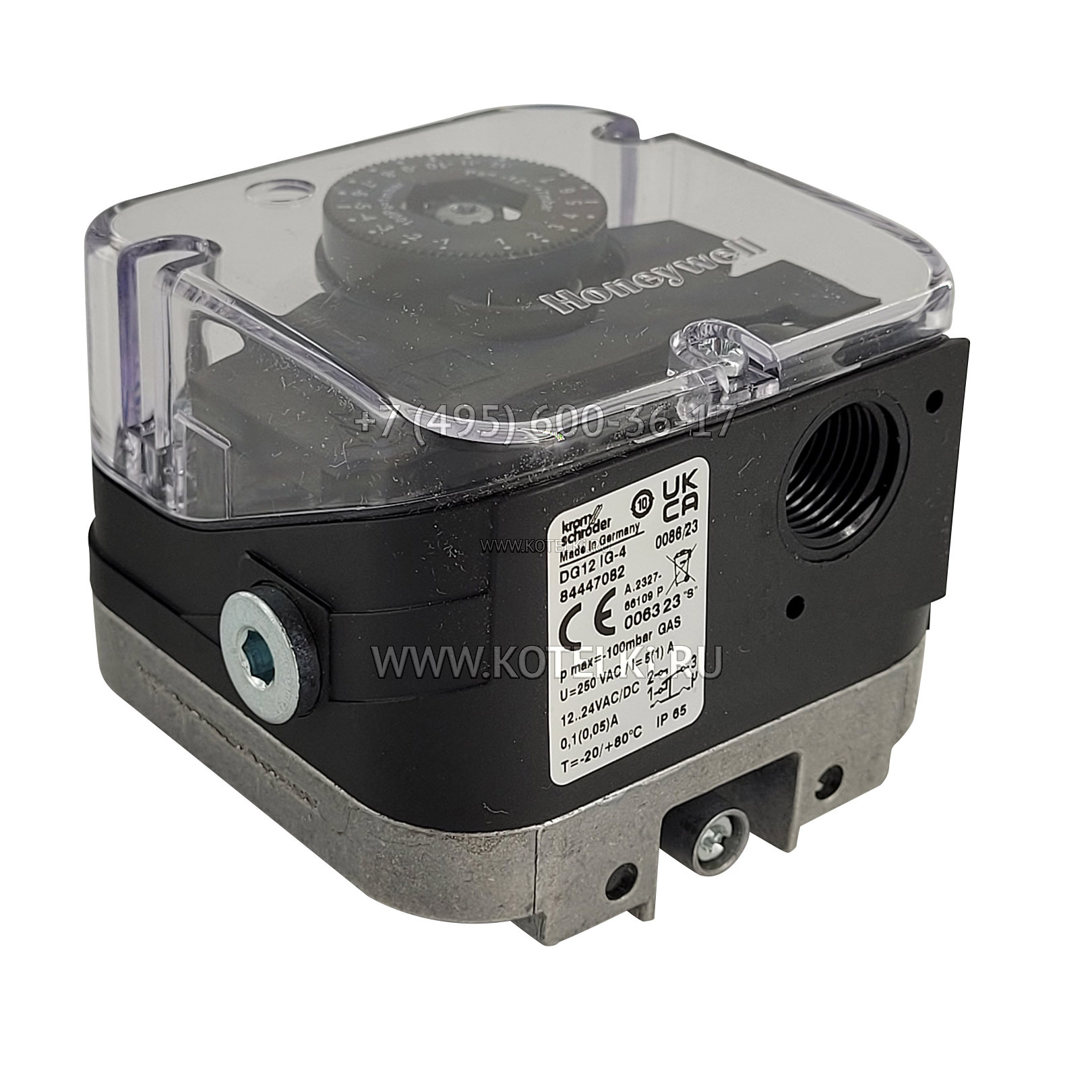

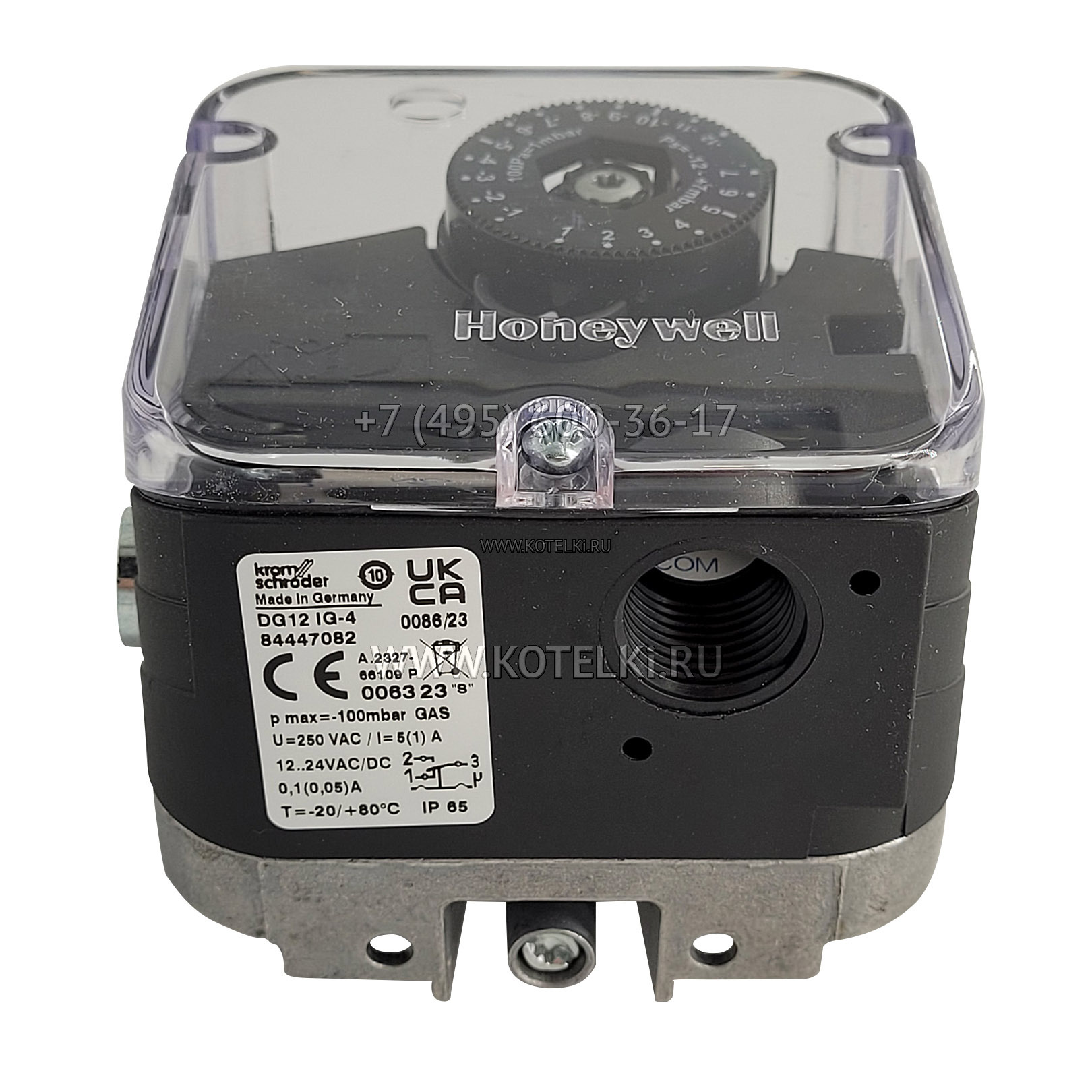

Датчики-реле давления Krom schroder DG12IG-4 84447082 разработаны для эффективного контроля за изменениями давления в газовых или воздушных системах. Датчики давления Kromschroeder DG12IG-4 84447082 предназначены для надежного обнаружения как повышения, так и понижения давления, обеспечивая стабильную работу системы. Реле давления Кромшрёдер 84447082 DG12IG-4 играют важную роль в обеспечении безопасности и эффективности газовых и воздушных установок. Реле давления Kromschroder DG12IG-4 84447082 представляют собой надёжное средство контроля, которое способно автоматически реагировать на изменения давления, обеспечивая безопасность и эффективность работы системы.
Технические характеристики
Диапазон настройки: +7 — +1 мбар и -1 — -12 мбар
Тип газа: природный газ, городской газ, сжиженный газ (газообразная форма), дымовые газы
Отрицательное давление для газа
С позолоченными контактами
Электрическое подключение через винтовые клеммы и кабельный ввод M16, IP 65
Максимальная температура рабочей и окружающей среды: от -20 до +80 °C
Температура хранения: от -20 до +40 °C
Длительная эксплуатация при повышенной температуре окружающей среды ускоряет старение эластомерных материалов и снижает срок службы
Мембранный датчик-реле давления, без содержания силикона
Мембрана: бутадиен-нитрильный каучук (NBR)
Корпус: пластмасса ПБТ, армированная стекловолокном и с низкой газопроницаемостью
Нижняя часть корпуса: AlSi 12
Степень защиты: IP 54 или IP 65
Класс безопасности: 1
Диаметр кабеля: от 0,5 до 1,8 мм (от AWG 24 до AWG 13)

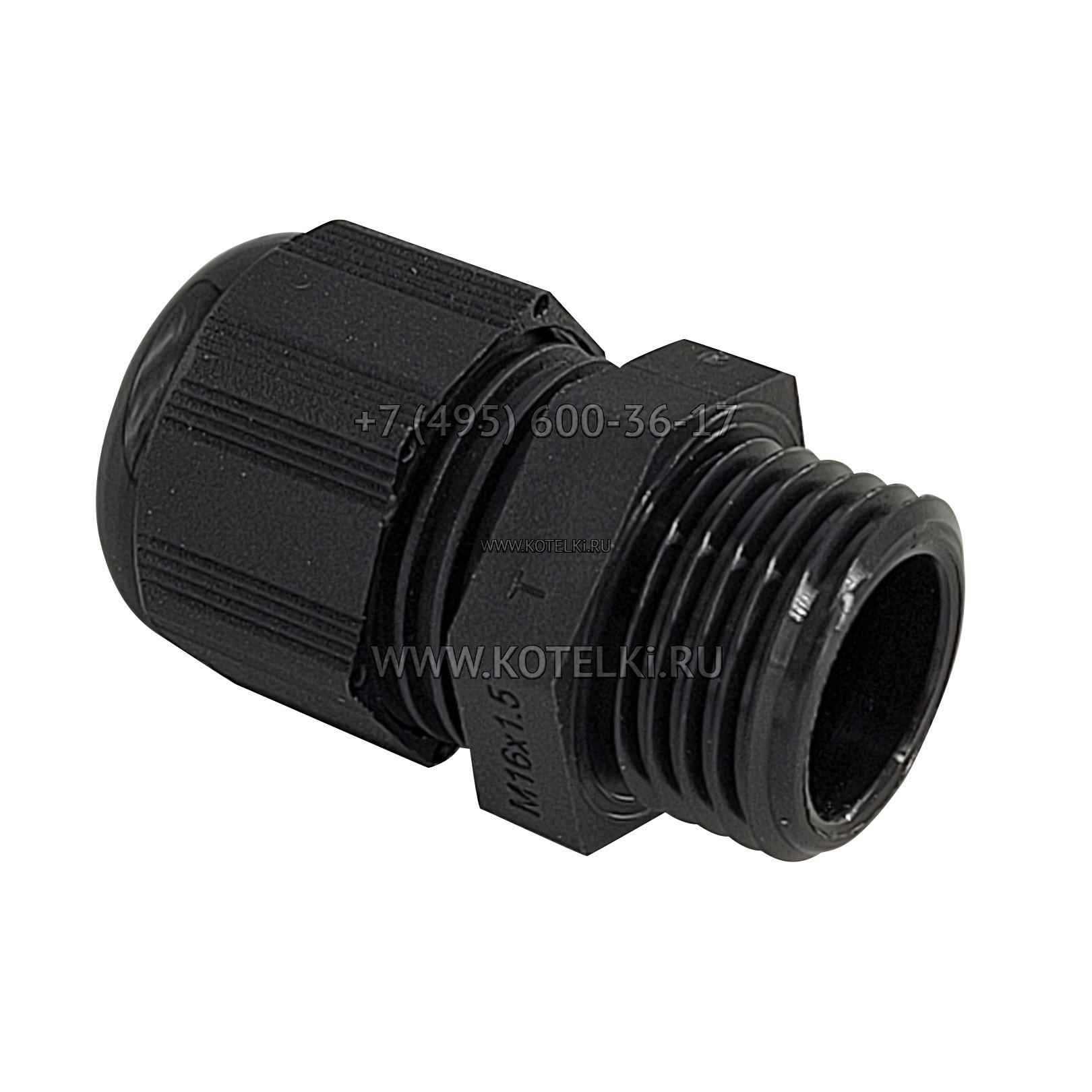

Кабельный ввод: M16 x 1,5, диапазон клемм 10 мм
Тип подключения: винтовые клеммы, момент затяжки 80 Нсм
Вес: 0,321 кг
Принцип работы
1. Измерение давления:
— Встроенный механизм в реле давления непрерывно мониторит давление в системе котла.
2. Сравнение с настроенным значением:
— Реле сравнивает измеренное давление с предварительно настроенным значением.
3. Обнаружение отклонений:
— Если измеренное давление отличается от установленного значения, реле регистрирует это как отклонение.
4. Срабатывание микропереключателя:
— При достижении предустановленного уровня отклонения давления (выше или ниже заданного значения) срабатывает микропереключатель.
5. Изменение состояния контактов:
— Микропереключатель переключает состояние своих контактов в зависимости от направления отклонения давления:
6. Управление котлом:
— Изменение состояния контактов микропереключателя может использоваться для управления работой котла: например, для включения или выключения системы, регулировки подачи топлива или вентиляции и т. д.
7. Настройка давления:

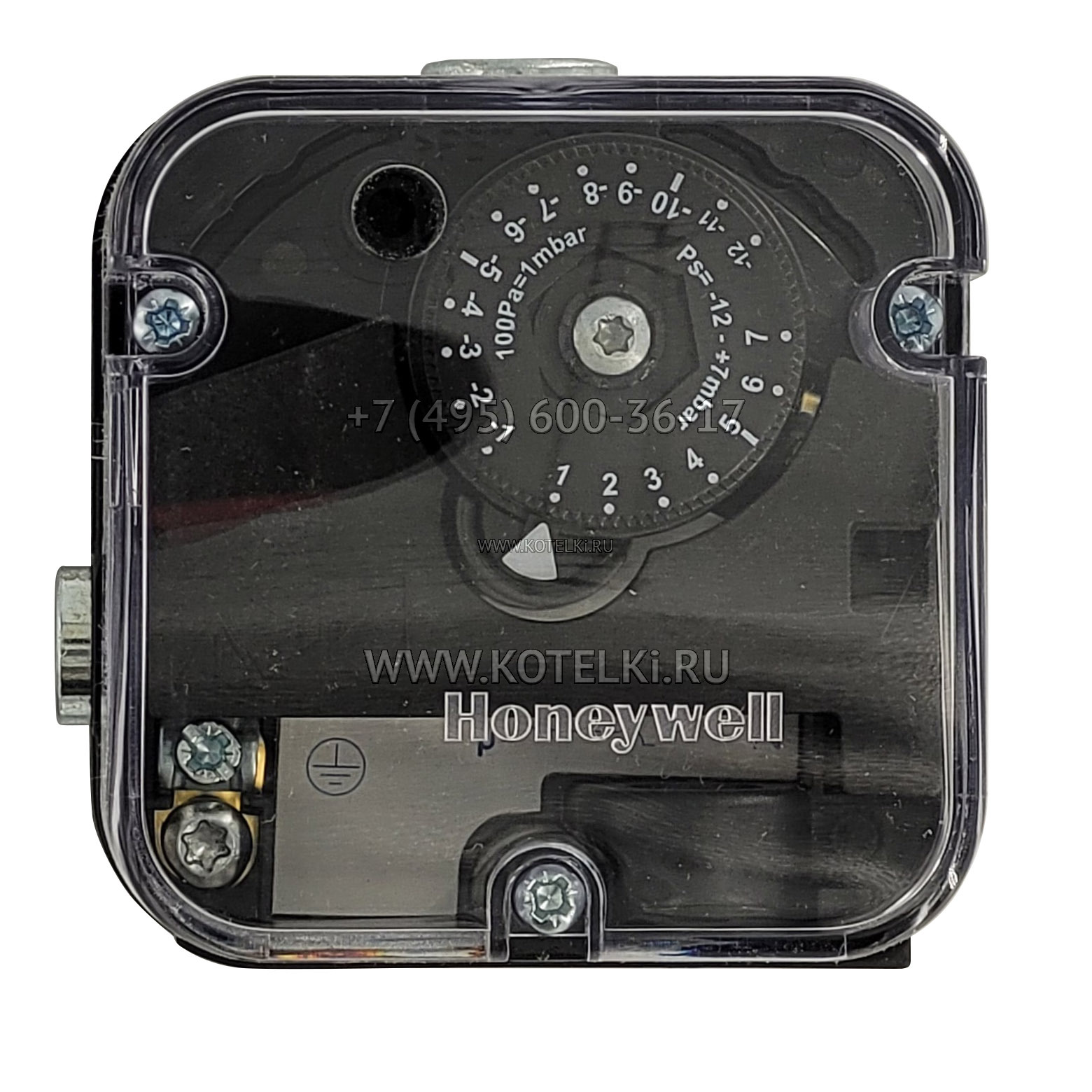

— Давление срабатывания может быть настроено пользователем при помощи ручного колесика, что позволяет оптимизировать работу котла в соответствии с требованиями и условиями эксплуатации.
Сертификация
Мы в качестве изготовителя заявляем, что реле давления Krom schroder 84447082 DG12IG-4, обозначенное идентификационным номером CE-0085AP0467, соответствует требованиям указанных директив.
Директивы:
— 2009/142/EC — GAD
— 2014/35/EU — LVD
Предписание:
— (EU) 2016/426
— GAR
Обозначенное соответствующим образом датчик-реле давления Kromschroder DG12IG-4 84447082 полностью соответствует проверенному допусковым учреждением 0085 образцу. Производство ведется в соответствии с директивой 2009/142/EC Annex II paragraph 3, а также в соответствии с предписанием (ЕU) 2016/426 Annex III paragraph 3.
